Explorando o Projeto Recém Criado

O único arquivo que você deve visualizar em seu projeto é aquele que adicionamos anteriormente (ram.sv). Entretanto, o Quartus Prime criou para você, dentro da pasta do projeto (fpga), um arquivo .qpf (Quartus Project File), usado para abrir o projeto. Além disso, o Quartus Prime criou também um arquivo .qsf (Quartus Settings File), o qual armazena todas as configurações de projeto e atribuições a pinos de entrada e saída.

Os arquivos com a extensão .qsf utilizam comandos na linguagem Tcl (pronuncia-se tickle) para configurar os projetos do Quartus Prime. Nesse arquivo você encontrará todas as configurações implementadas a partir da interface gráfica, em especial, aquelas que relacionam os pinos do FPGA com as portas de entrada e saída do seu circuito.

Faça você mesmo: analise o código abaixo e tente identificar os elementos de configuração que você definiu usando o New Project Wizard. Observe cada linha de código para entender a sintaxe Tcl utilizada pelo Quartus Prime.

set_global_assignment -name FAMILY "Cyclone IV E"
set_global_assignment -name DEVICE EP4CE115F29C7
set_global_assignment -name TOP_LEVEL_ENTITY pipemult
set_global_assignment -name ORIGINAL_QUARTUS_VERSION 20.1.0
set_global_assignment -name PROJECT_CREATION_TIME_DATE "14:48:46  APRIL 23, 2021"
set_global_assignment -name LAST_QUARTUS_VERSION "20.1.0 Lite Edition"
set_global_assignment -name SYSTEMVERILOG_FILE ../verilog/ram.sv
set_global_assignment -name PROJECT_OUTPUT_DIRECTORY output_files

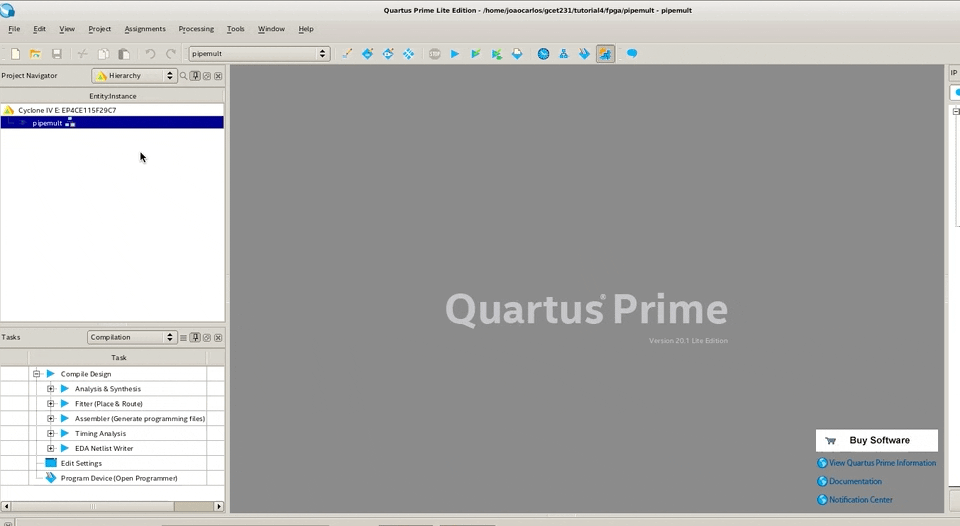

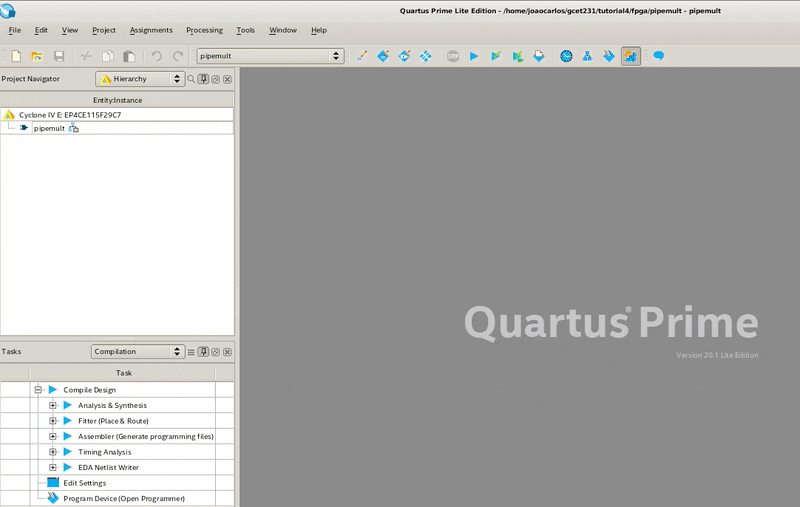

O nome do projeto, definido na primeira etapa da criação do projeto, é exibido na barra de título superior do Quartus Prime. O módulo top-level do projeto, por sua vez, aparece na guia Hierarchy, da janela Project Navigator.

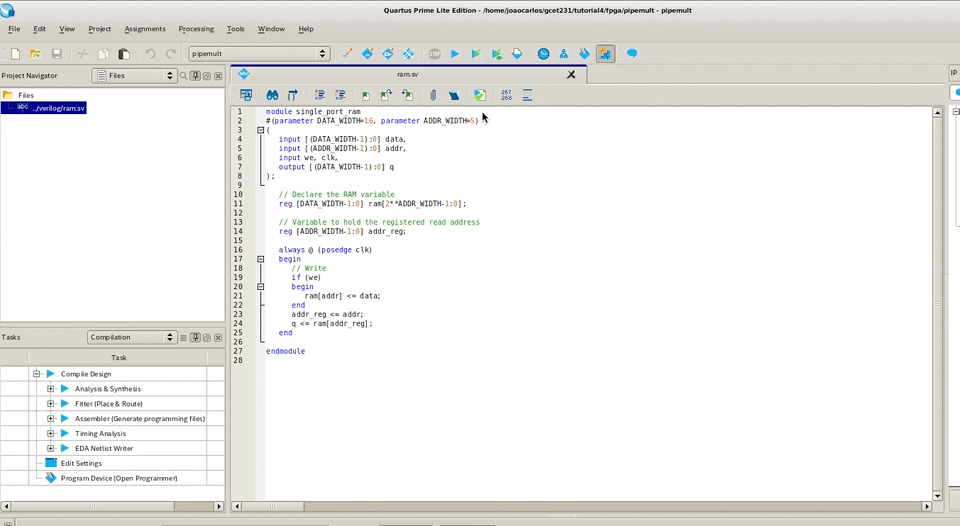

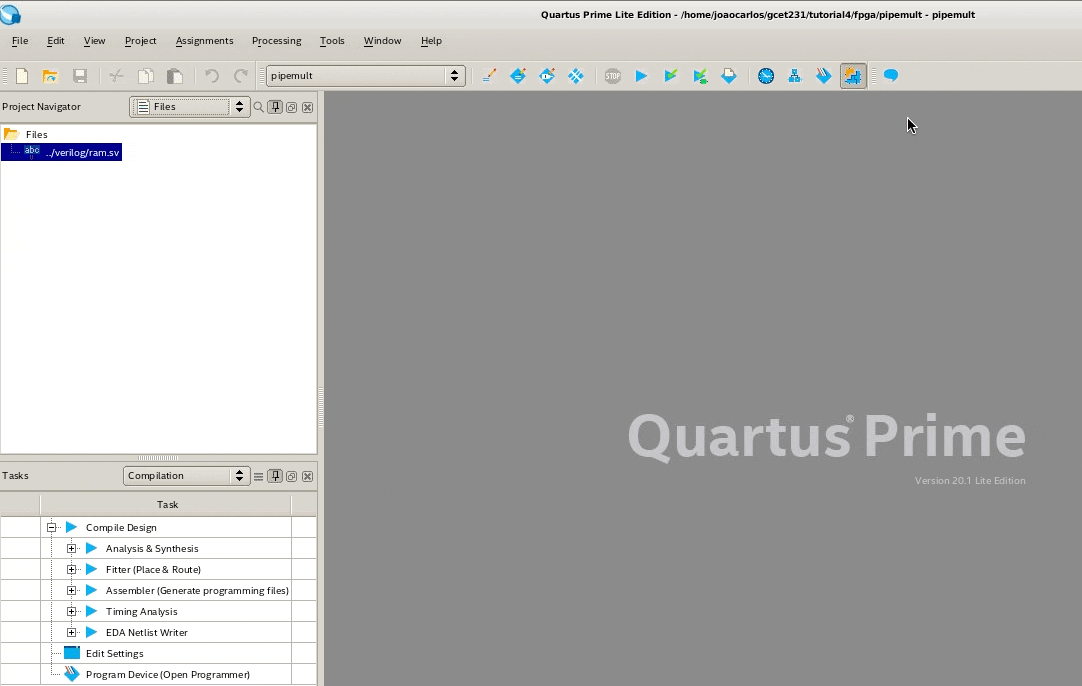

Clique duas vezes no arquivo ram.sv para abri-lo no editor de texto do Quartus Prime. Caso não esteja visualizando o arquivo, na janela Project Navigator, escolha File na caixa de seleção. Por enquanto, você não precisa se preocupar com o funcionamento desse código aberto no editor de arquivos de texto. O editor de texto do Quartus Prime é um bom editor para códigos HDL. Ele possui numeração de linha, reconhecimento de sintaxe, além da possibilitar a inserção de modelos de função HDL, TCL ou mega-funções nos arquivos através de modelos.

Use o botão Insert template para inserir modelos de funções e comandos nos arquivos de projeto. Explore as opções de modelo pois elas poderão ser úteis no futuro. Alguns exemplos interessantes de serem analisados são apresentadas a seguir.

• Verilog HDL → Full Designs → RAMs and ROMs
• Verilog HDL → Full Designs → State Machines
• Verilog HDL → Constructs → Sequential Statements

Faça você mesmo: explore a janela Insert Template e procure por modelos de implementação de funções básicas como declaração de sinais, DFF, Mutliplexadores, Memórias, etc. Faça isso tanto para os modelos nas linguagens Verilog HDL, SystemVerilog HDL e VHDL.
